錫メッキ真鍮PCB電源端子
video
錫メッキ真鍮PCB電源端子

錫メッキ真鍮PCB電源端子

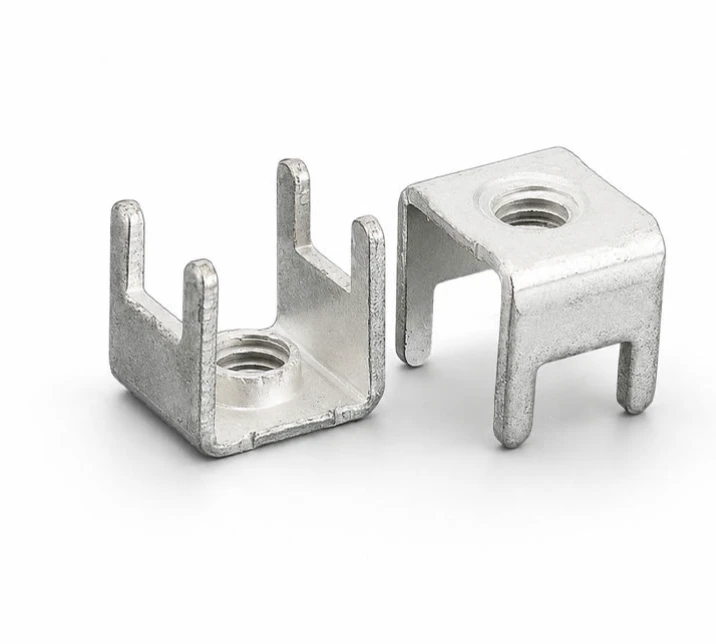

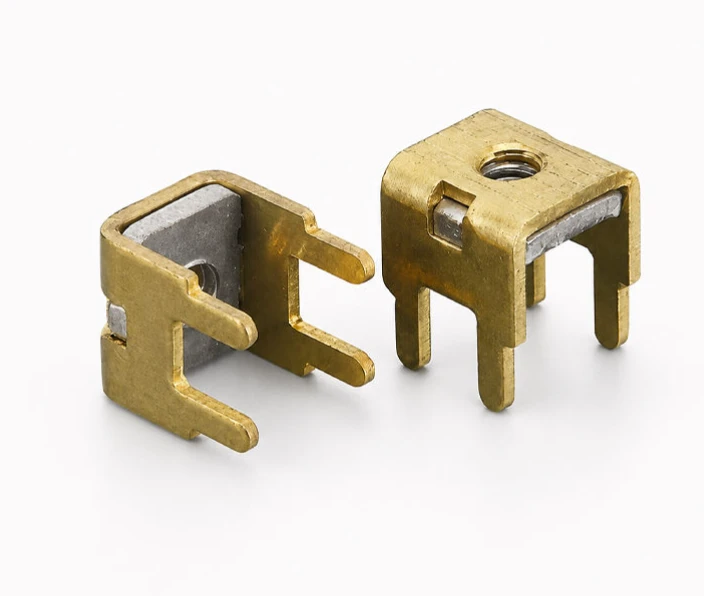

このスタンプネジコンタクトは、ワイヤラグまたは導電プレートをネジで固定する必要がある PCB 電源接続ポイント用に作られています。この部品は、基板スペース、取り付け穴、電流要件に応じて調整できます。

パワーモジュール用打ち抜きPCBねじ端子



この部品が使用される場所

この部品は、通常のはんだパッドよりも強力な接続点が必要な回路基板に使用されます。これは、電源基板、充電器モジュール、インバータ基板、制御ユニット、電気アセンブリによく見られます。



仕組み

最初に金属接点が PCB にはんだ付けされます。組み立て後、ネジを使用してワイヤ端子、銅板、または小さなバスバーをネジ部分に固定できます。これにより、配線やメンテナンス中に PCB 接続をしっかりと保つことができます。



変更できるもの

構造は 1 つの固定サイズに限定されません。お客様の基板レイアウトに合わせてネジ位置、足形状、曲げ高さ、接触幅を変更できます。ねじはM4、M5、M6などのサイズでも製作可能です。



材質と仕上げ

この部品は通常、真鍮または銅合金で作られています。はんだ付け性能が重要な場合には、錫めっきが選択されることがよくあります。アプリケーションで異なる表面要件が必要な場合は、ニッケルメッキまたはその他の仕上げも使用できます。



お見積りに必要な情報

正確なコストを確認するには、PCB 図面またはサンプル写真をお送りください。重要な詳細には、ネジのサイズ、電流要件、穴の間隔、材料の厚さ、取り付け方向、注文数量が含まれます。



主要なパラメータ

ねじサイズ

ネジの位置

取付足形状

PCB 穴の間隔

身幅

曲げ高さ

材料の厚さ

現在の要件

表面仕上げ

図面またはサンプル



推奨されるアプリケーション

電源ボード

インバータボード

充電器モジュール

産業用制御ボード

電気接続ユニット

PCB配線アセンブリ



見積依頼文

PCB レイアウトまたはサンプル写真をお送りください。ネジの接触サイズ、足の位置、材料の厚さがお客様の基板設計と一致するかどうかを確認します。
